生產能力:70-480T/H
應用領域:砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
適用物料:河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖等
石灰石
大理石
玄武巖
河卵石
01/ 產品特點

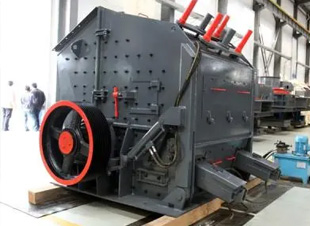

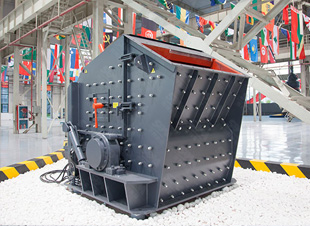

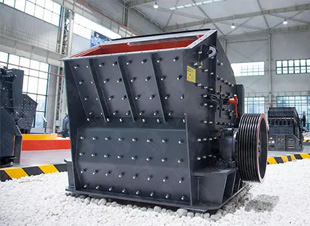

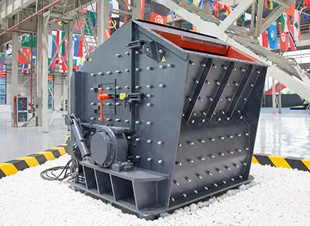

PFW歐版反擊式破碎機利用沖擊能來破碎物料。當物料進入板錘作用區時,受到板錘的高速沖擊而破碎,并被拋向安裝在轉子上方的反擊裝置上再次破碎,然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行,直到物料被破碎至所需粒度,由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。
02/ 優勢亮點
采用鋼板焊接而成的重型化轉子以獲得更高的轉動慣量、更大的破碎力和更高的破碎效能。
軸承座采用整體鑄鋼結構,保證與破碎機架完全配合,增加了軸承座的徑向力度,提高了抗負荷能力。選用更大規格的軸承,承載能力更高。
采用月牙形板錘,改變撞擊角度,增加了有效的撞擊面積,效率更高,更耐用。
采用液壓?jiǎn)㈨斞b置(開啟鉸鏈式機架蓋),可迅速完成易損件更換和出料粒度調整,節省了人力勞動和停機檢修時間。
03/ 參數列表
三腔
型號 | 規格 | 進料口尺寸 (mm) | 最大進料粒度 (mm) | 處理能力 (t/h) | 裝機功率 (Kw) | 重量 (t) | 外形尺寸 (mm) |
PFW1214Ⅲ | Φ1150×1400 | 570×1430 | 250 | 90-170 | 132 | 16 | 2550×2310×2100 |
PFW1315Ⅲ | Φ1300×1500 | 625×1530 | 300 | 180-270 | 200 | 20 | 2960×2570×2380 |
PFW1318Ⅲ | Φ1300×1800 | 625×1830 | 300 | 220-300 | 250 | 23 | 2960×2870×2380 |
PFW1415Ⅲ | Φ1400×1500 | 800×1530 | 350 | 280-350 | 250 | 22.5 | 3120×2650×2660 |
兩腔
型號 | 規格 | 進料口尺寸 (mm) | 最大進料粒度 (mm) | 處理能力 (t/h) | 裝機功率 (Kw) | 重量 (t) | 外形尺寸 (mm) |
PFW1214II | Φ1150×1400 | 1100×1430 | 500 | 130-200 | 132 | 18.5 | 2400×2310×2550 |
PFW1315II | Φ1300×1500 | 1200×1530 | 600 | 180-320 | 180 | 21.5 | 2700×2570×2800 |
PFW1318II | Φ1300×1800 | 1200×1830 | 700 | 240-400 | 250 | 25.5 | 2700×2870×2800 |
PFW1415II | Φ1400×1500 | 1300×1530 | 700 | 300-480 | 250 | 25 | 2900×2700×3000 |
注:技術參數如有變動,恕不另行通知。Any change of technical data shall not be advised additionally.
